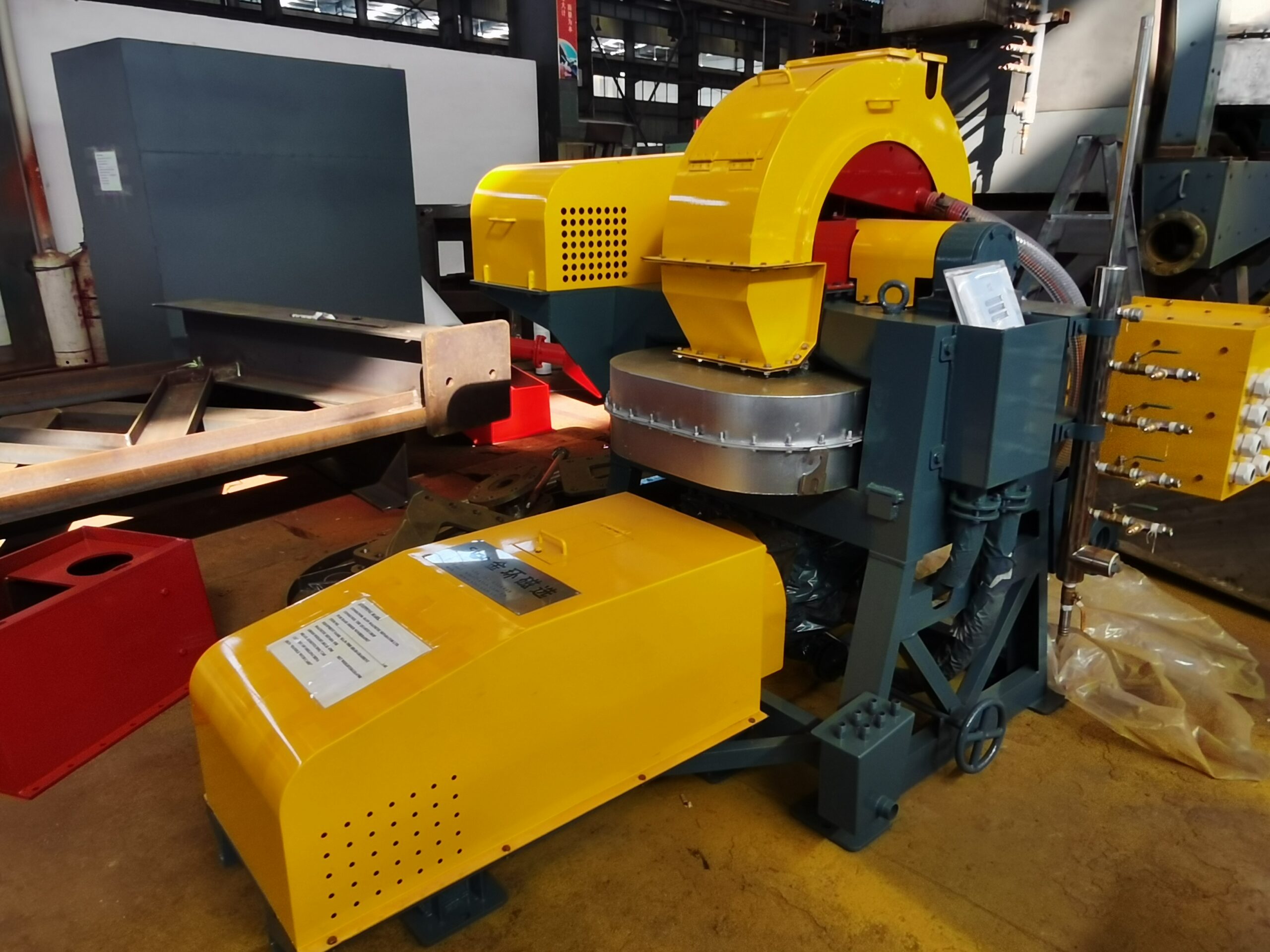

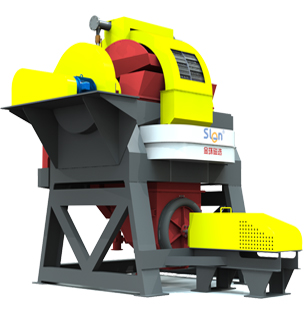

SLon WHIMS в основном состоит из пульсирующего механизма, возбуждающей катушки, магнитного ярма, разделительного кольца, коробок для подачи и продуктов, как показано на рисунке. В качестве матрицы используются расширенные сетки или круглые стержни из магнитопроводящей нержавеющей стали. При этом через них проходит постоянный электрический ток. катушка возбуждения, в зоне разделения создается магнитное поле. Кольцо с матрицей вращается по часовой стрелке. Пульпа из подающего короба поступает в штабели матрицы, расположенные в зоне разделения. Магнитные частицы притягиваются из суспензии на поверхность матрицы, доводится до верха кольца, где магнитное поле незначительно, а затем смывается в коробку для концентрата. Немагнитные частицы проходят через матрицу и попадают в хвостовую коробку под комбинированным силовым действием пульсации суспензии, силы тяжести и гидродинамического сопротивления.
Поскольку кольцо вращается вертикально, направление промывки магазинов противоположно направлению подачи относительно каждой матричной кучи, крупные частицы могут быть вымыты без необходимости проходить через всю глубину матричной кучи. Пульсирующий механизм перемещает суспензию в зоне сепарации вверх. и вниз, сохраняя частицы матричной кучи в рыхлом состоянии, чтобы магнитные частицы легче захватывались матрицей, а немагнитные частицы легче перетаскивались в хвостовой ящик через матричную кучу. Очевидно, что противоположная промывка и пульсация помогают предотвращает засорение матрицы, а пульсация помогает очистить магнитный продукт.
